Treppe ohne Podest - stirnseitig zur Wand PDF

(1) Verzinkte Wange Marble / Gitterrost (linke, rechte)
(2) Verankerung der Wange in den Fußboden (linke, rechte)
(3) Verankerung der Wange an der Wand / Verbindung mit der Podestwange 35-45 Grad
(4) Treppenstufe Marble / Gitterrost

(5) Schraube M10x30 Pz + 2x Platte 10,5x30x2,5 Pz + Schraubenmutter P8 M10 Pz

Schritt 1

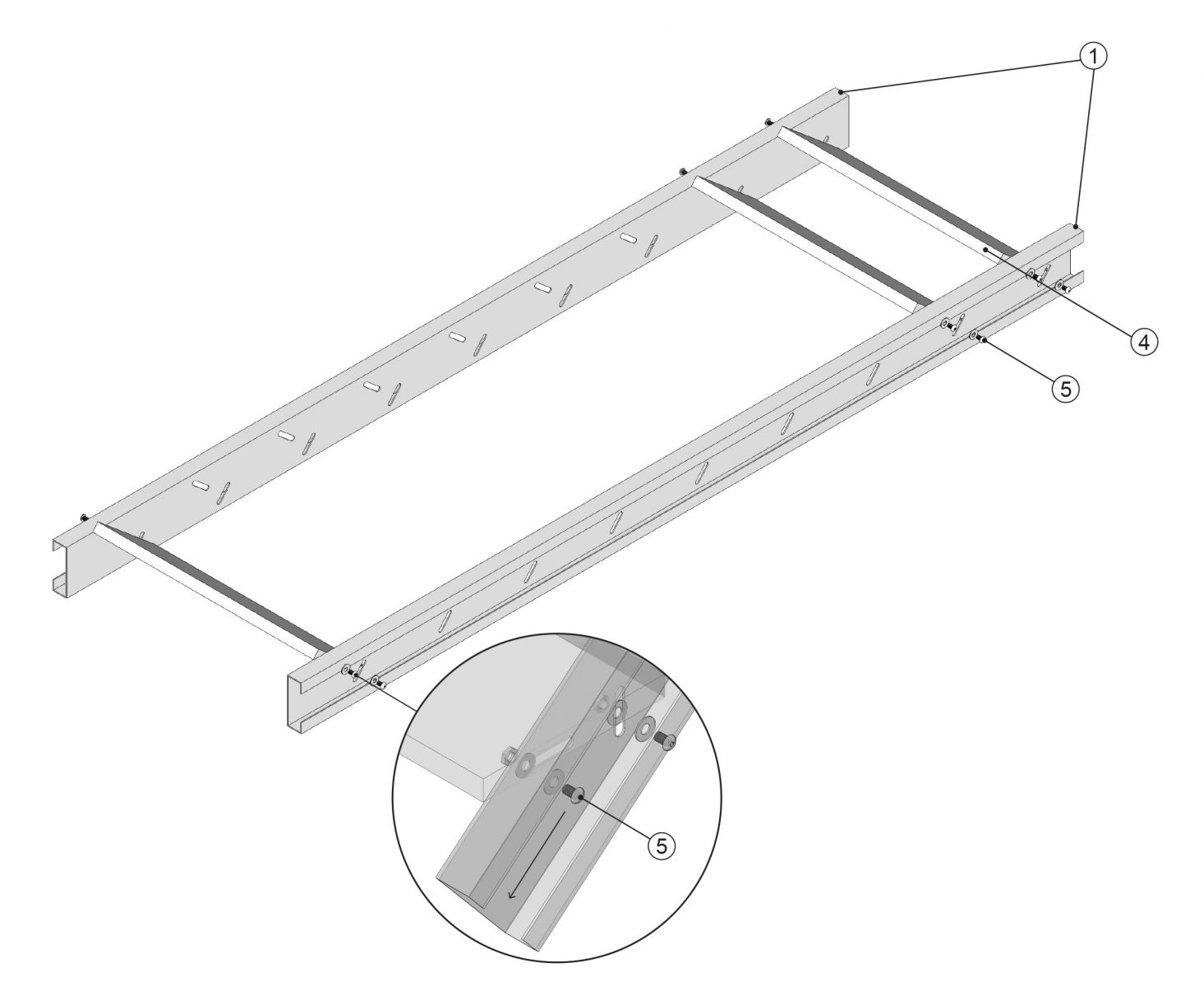

Bitte beachten Sie, dass für die Treppenneigung die empfohlene Gradzahl von 35° bis 50° eingehalten werden muss, damit die Treppenstufen (Nr. 4) waagerecht ausgerichtet werden können. Es werden die erste, sowie die vorletzte und letzte Treppenstufe montiert, indem zuerst immer die beiden vorderen Schrauben (Nr. 5) in die runden Bohrungen und danach die hinteren Schrauben (Nr. 5) in die ovalen Bohrungen eingeführt werden.

Schritt 2

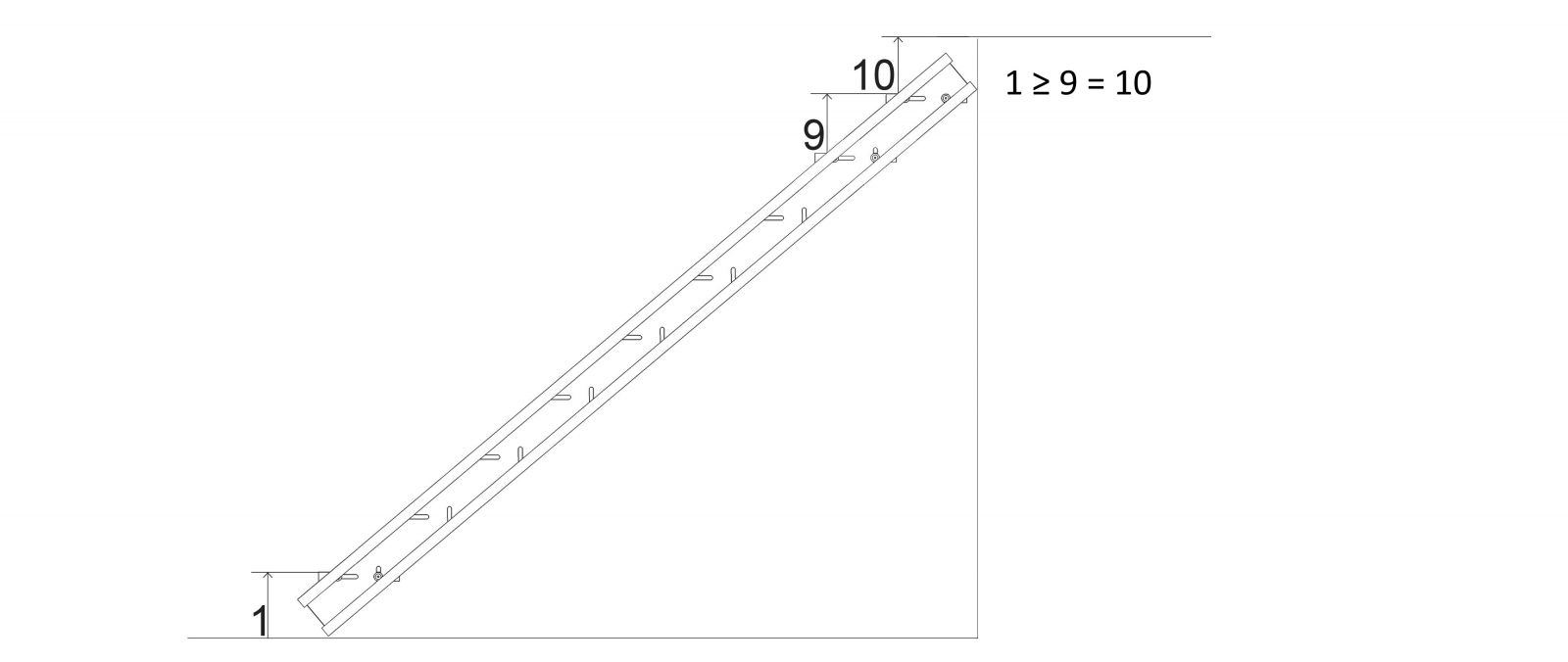

Die derart montierte Treppenwange mit drei Treppenstufen wird an die Wand gelehnt, dass die Höhe der vorletzten Steigung mit der letzten Steigung (Ausstrittssteigung) der Treppe übereinstimmt. Die erste Antrittssteigung der Treppe ist in der Verbindung mit der Neigung der Treppe immer größer als die anderen Steigungen im Durchschnitt (35° = 7 cm Unterschied / 50° = kein Unterschied). Dieser Höhenunterschied der ersten Steigung kann durch Absägen der unteren Ecke der Treppenwange (siehe Abbildung unten) ausgeglichen werden.



Schritt 3

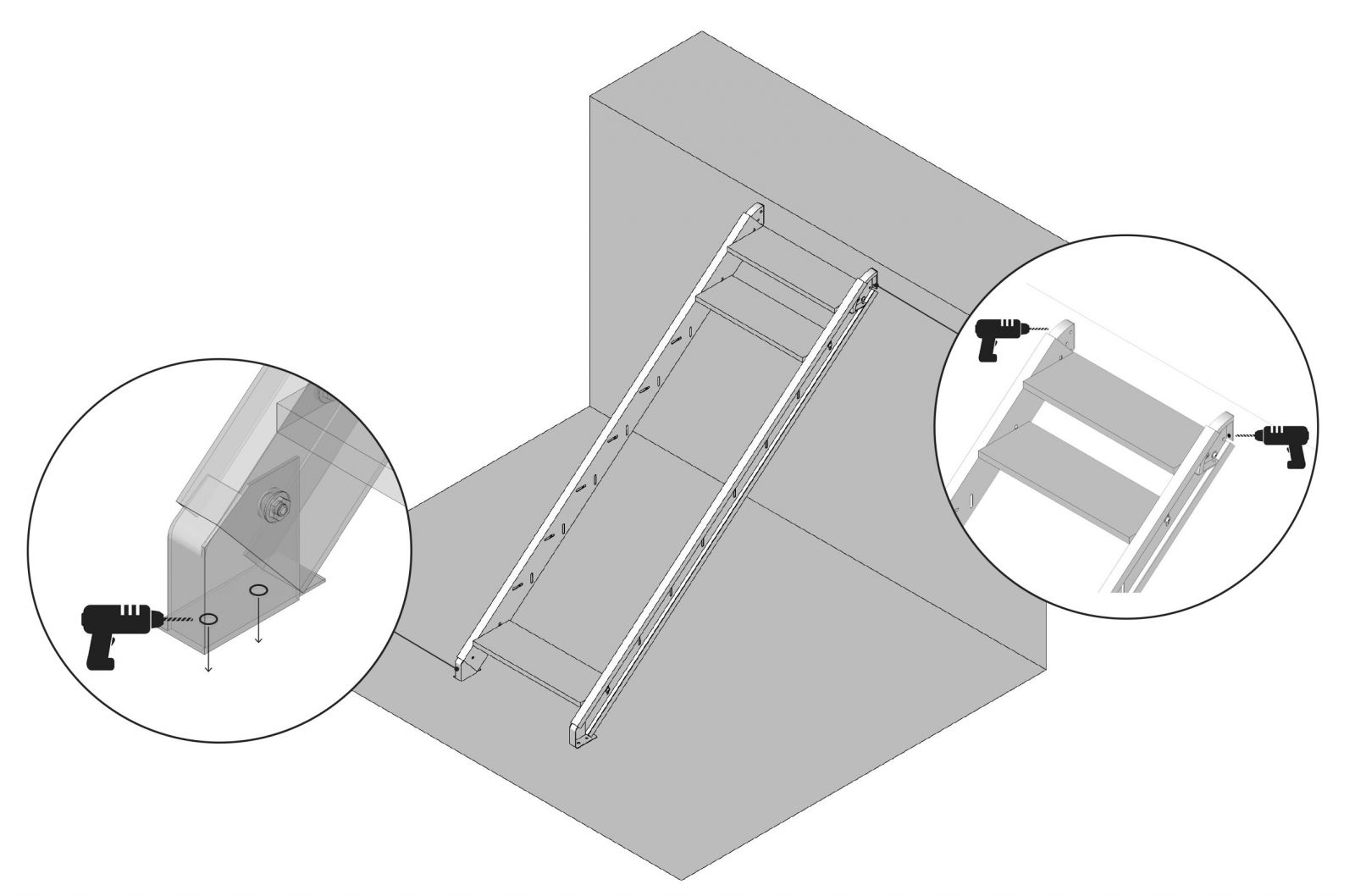

Führen Sie die Verankerungselemente in den Boden (Nr. 2) und die Verankerungslemente an der Wand (Nr. 3) in die Wangen (Nr. 1) ein. In den Wangen sind keine Löcher für die Verankerungselemente vorgebohrt. Aufgrund der verschiedenen möglichen Neigungswinkel der Treppe von 35° bis 50° wird das Bohren erst an der Stelle des Treppenaufbaues ausgeführt. Wir empfehlen, die Bohrlöcher mit Zinkspray zu behandeln.

Schritt 4

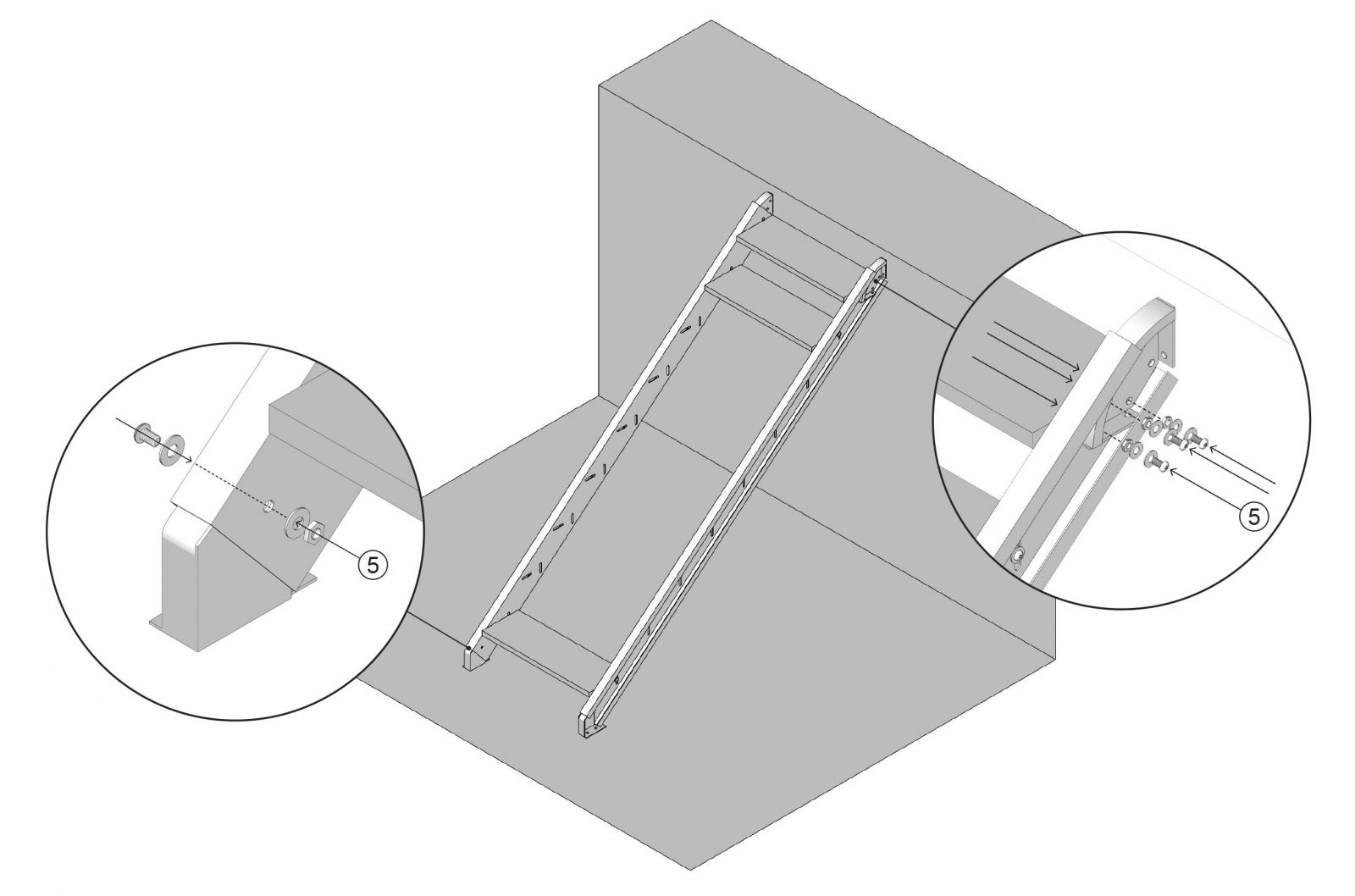

Verbinden Sie die Verankerungselemente mit den verzinkten Wangen mit Hilfe der Schrauben (Nr. 5) .

Schritt 5

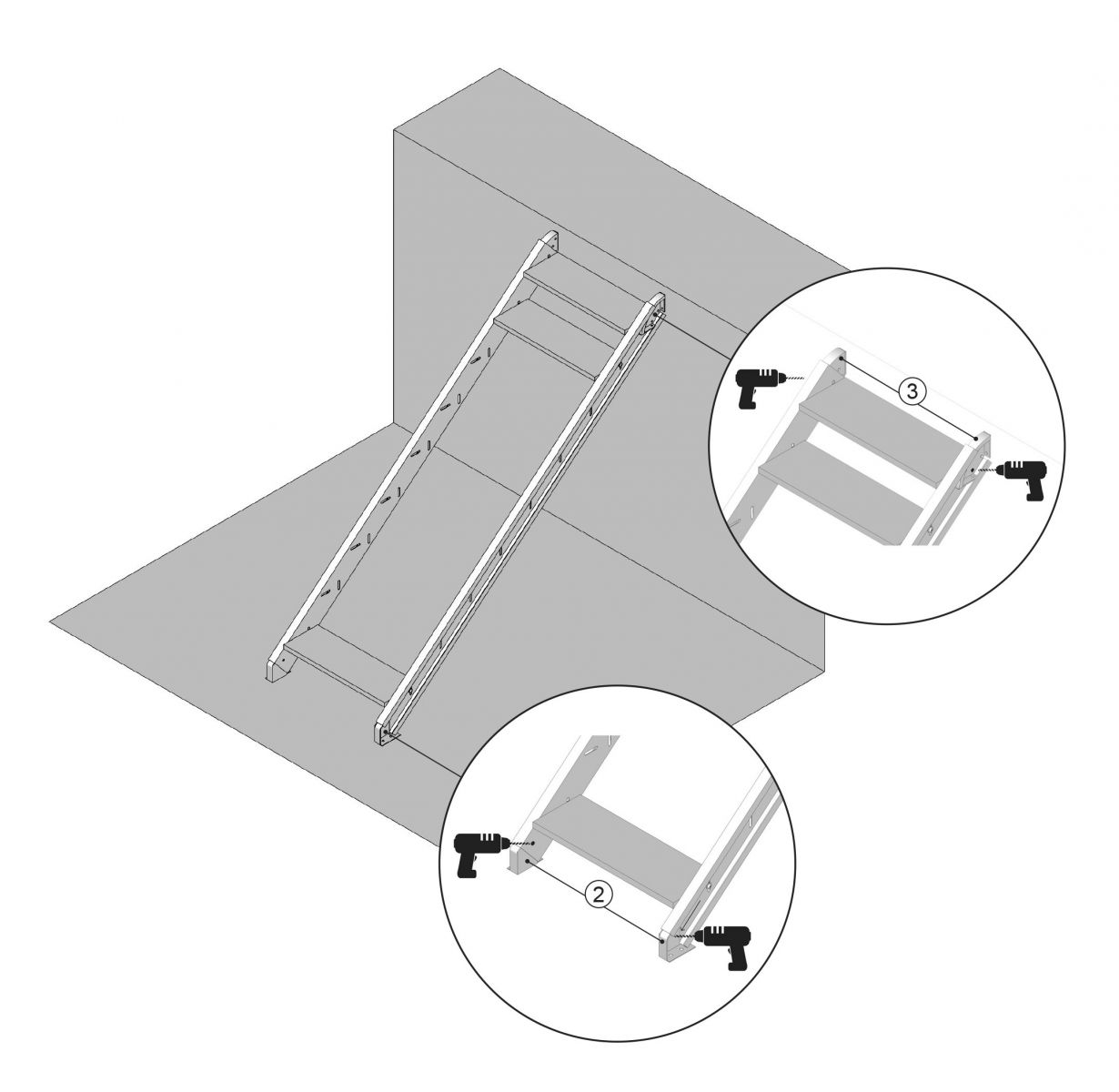

Markieren Sie die Bohrlöcher für die Verankerung in den Fußboden und an der Wand. Danach verankern Sie die Treppe an die Wand und in den Untergrund – befestigen Sie die Verankerungen nicht fest. Die Verankerungselemente für das Baumaterial sind im Hinblick auf die große technische Bandbreite an Alternativen nicht in der Lieferung enthalten (Holzschraube oder Gewindestangen und Montagemörtel).

Schritt 6

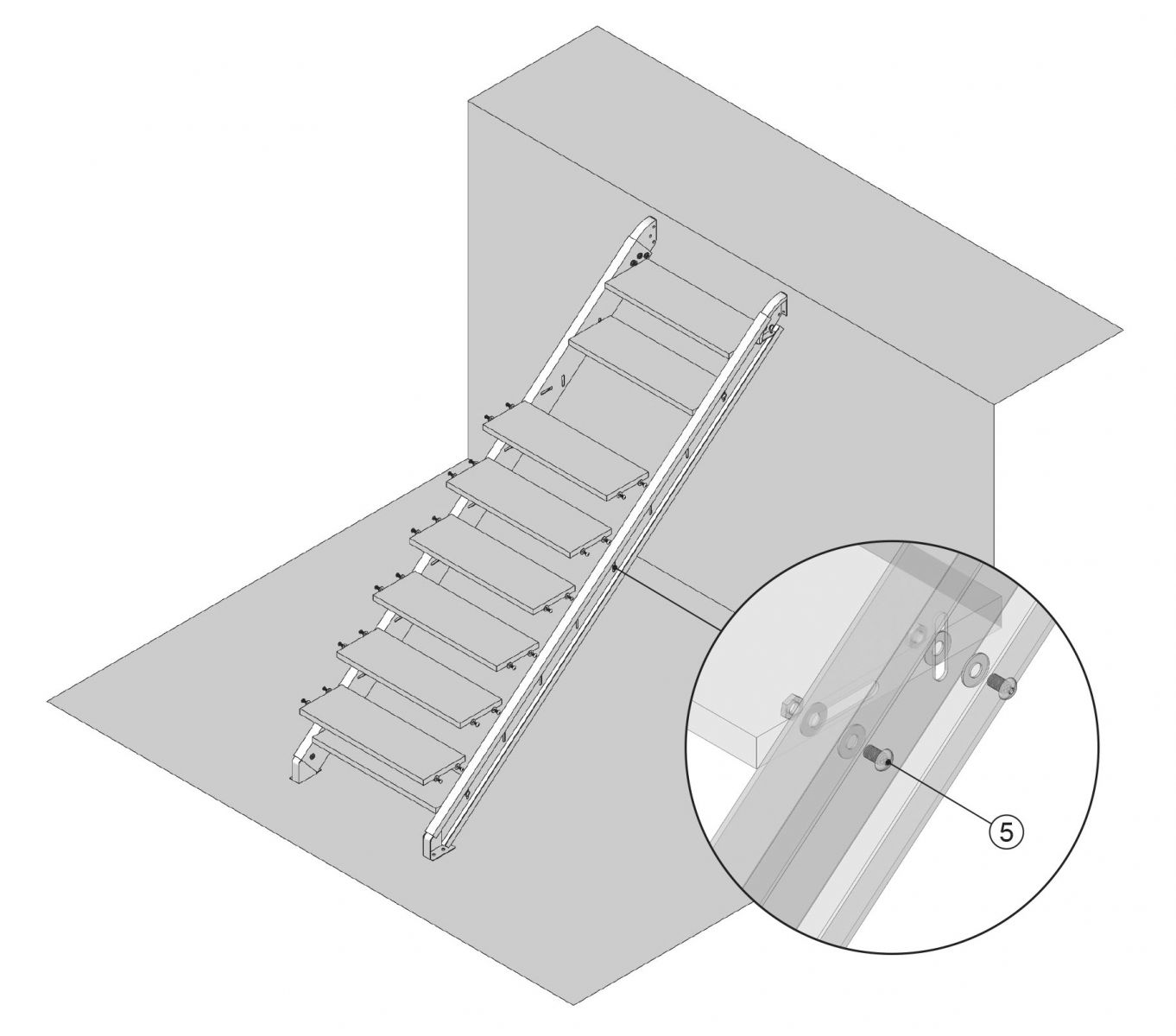

Montieren Sie die verbleibenden Treppenstufen waagerecht (Kontrolle mit einer Wasserwage) und schrauben diese mit den Schrauben fest. Danach ziehen Sie alle Verankerungselemente der Treppe fest.

Sie können nun das Geländer montieren - Geländermontage.
